Монтаж насосной станции

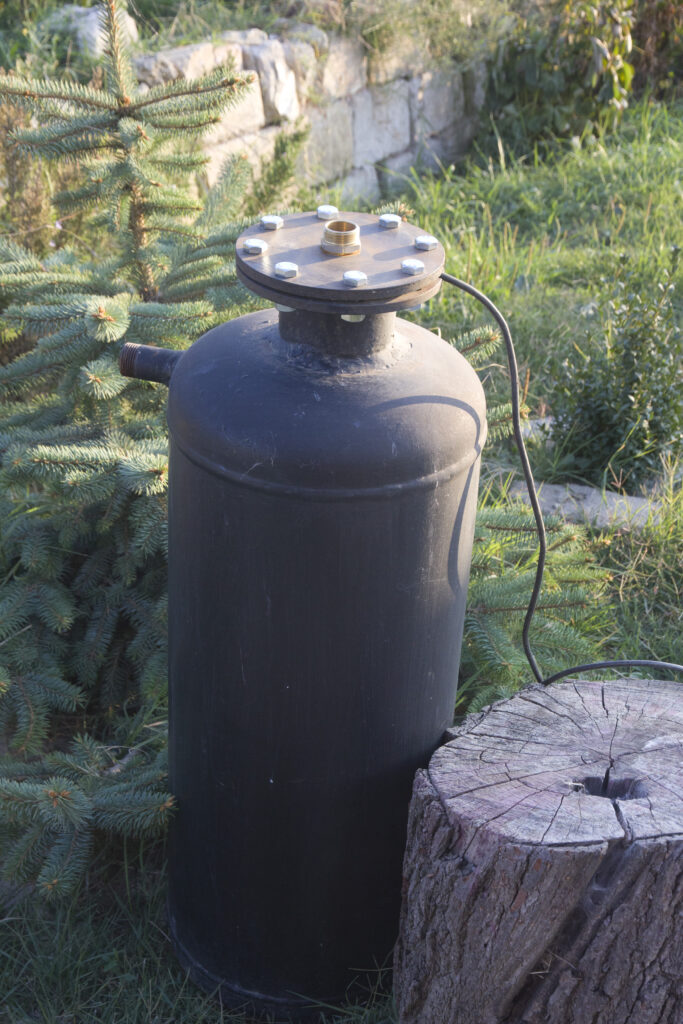

Вот, как выглядит насосная станция: ёмкость, из которой выходят два присоединительных штуцера и электрический провод с конденсаторной коробкой и вилкой.

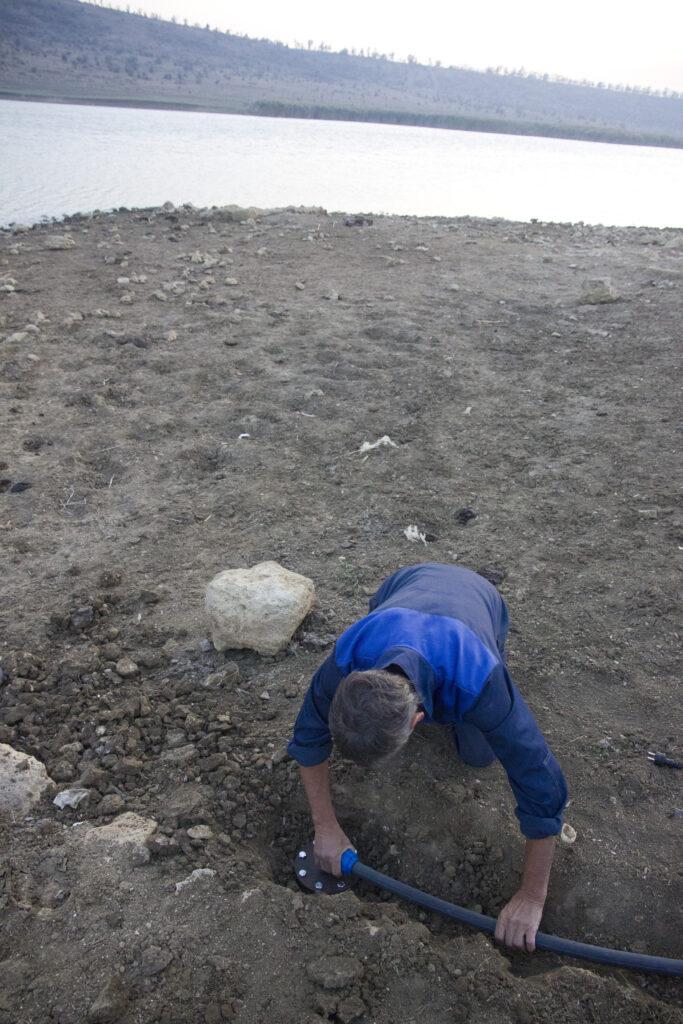

Воду нам нужно подать от озера к дому на расстояние приблизительно 200 метров. Место для установки станции выбираем на берегу озера на расстоянии 6 метров от поверхности воды. Уровень от поверхности воды приблизительно 2 метра. Выбор места установки станции очень важен, так как длина подводящего трубопровода от станции (в стандартном её исполнении) до поверхности воды не должна превышать 7 метров, а высота от поверхности воды до входного патрубка не должна быть больше 4 метров. Дело в том, что в основу работы станции заложен принцип изотермического взаимодействия двух сред, а именно сжимаемого воздуха и несжимаемой воды. И невыполнение этих требований приведёт к «завоздушиванию» полости насоса и прекращению подачи воды. И так продолжим наши работы. Закапываем станцию и трубопроводы в землю на глубину, большую глубины промерзания грунта. Подводящий трубопровод должен заходить в воду на глубине большей глубины промерзания воды с учётом минимального уровня воды в водоёме или реке. В этом случае мы получим возможность иметь воду даже зимой.

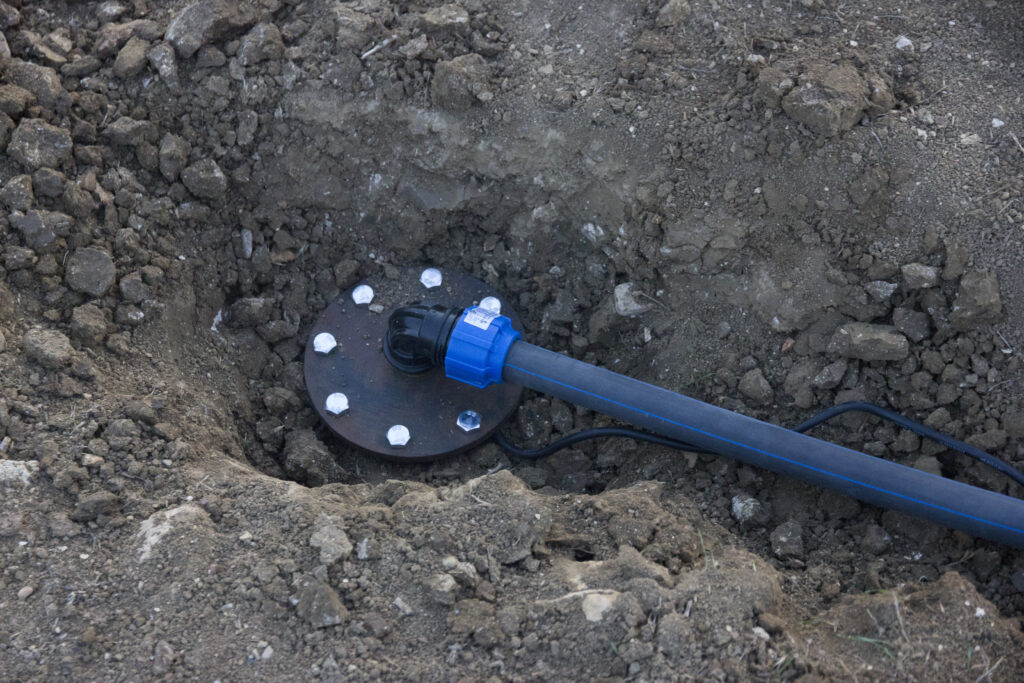

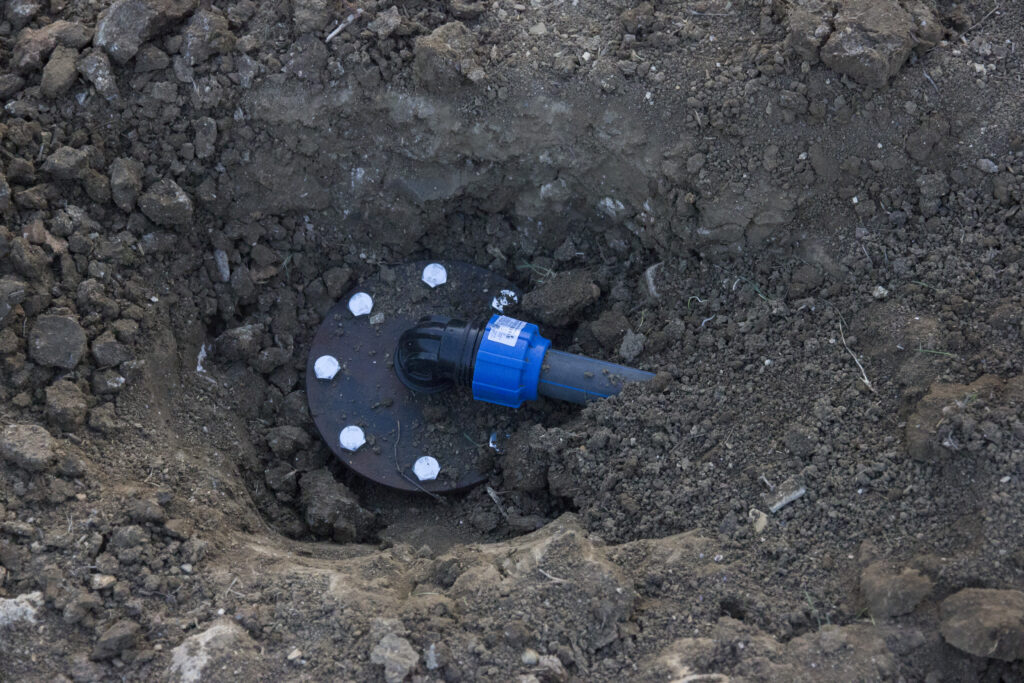

Подводящий трубопровод делаем из полиэтиленовой трубы диаметром 32мм. С помощью фитинга и ленты ФУМ подключаем к подводящему штуцеру. На другой стороне подводящего трубопровода устраиваем фильтр. Можно использовать готовый фильтр для грубой очистки, но у них слишком маленькая площадь сетки, и она быстро забивается мусором, насекомыми и т.д. поэтому лучше купить кусок нержавеющей сетки и сделать фильтр самому. Мы это сделали так: на конце трубы закрепили фитинг, взяли кусок сетки с ячейкой 2мм. размером 50*50 см. Свернули её в трубку, один конец закрепили вокруг фитинга с помощью пластикового хомута, а другой заглушили.Конец трубы с установленным фильтром прикрепляем к куску арматуры и втыкаем арматуру в дно озера так, чтобы фильтр не лежал на грунте. Если вода забирается из реки (особенно с быстрым течением), то фильтр лучше защитить металлическим ящиком с отверстиями, закрепленным на дне реки. К отводящему штуцеру (на крышке корпуса) с помощью углового фитинга и ленты ФУМ присоединяем полиэтиленовую трубу отводящего трубопровода. На другом конце трубопровода нужно поставить датчик протока или датчик сухого хода. Это недорогое устройство защитит насосный агрегат от серьёзной поломки (которая не является гарантийным случаем). Ещё раз обращаю внимание, некачественный монтаж или нарушение целостности подводящего трубопровода приведёт к «завоздушиванию» ёмкости и заклиниванию насоса.
Приступаем к электрической части. В нашем случае пришлось удлинять провод на 170 м. Сечение провода должно быть не меньше 2.5мм.кв. Мы взяли провод ПВС-3*2.5, с одной стороны подключили розетку и через тройник подключили вилку от станции.С другой стороны, собрали схему.
Через отводящий трубопровод заполняем станцию водой (60литров) и делаем первый пуск. Замыкаем контакты выключателя и нажимаем на кнопку. Кнопку нужно держать нажатой до тех пор, пока из трубы не потечёт вода и не замкнутся контакты реле датчика сухого хода. При работающей станции, с помощью тестера, нужно замерить напряжение в месте штепсельного соединения станции с удлинителем. Для этого как раз и нужен тройник. В свободном гнезде тройника замеряем напряжение. Оно должно быть не менее 195вольт. Если напряжение меньше, то перед выключателем нужно поставить повышающий трансформатор, соответствующий мощности станции, например, автотрансформатор (не стабилизатор). У нас напряжение получилось 200V. Убираем тройник, герметизируем место соединения и конденсаторную коробку с помощью герметика и плёнки, укладываем провод под отводящий трубопровод.
Всё, закапываем и наслаждаемся наличием воды на участке и не испорченным пейзажем.

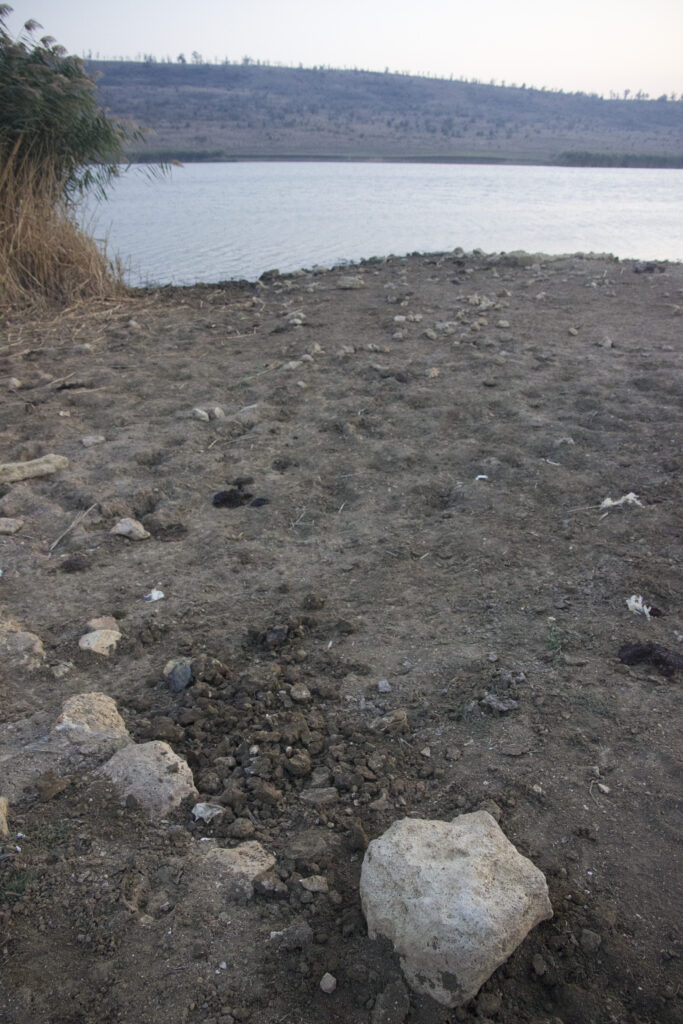

Станция не нуждается в обслуживании, тем не менее место её установки лучше отметить (мы отметили камнем). В случае поломки насосного агрегата, его легко заменить, открутив несколько болтов.
Ещё одно важное замечание. При большой длине отводящего трубопровода возникает соблазн установить обратный клапан на водяном тракте. Делать этого категорически не рекомендую, так как при возможном завоздушивании станции, развоздушить её можно будет только разобрав соединения. Если всё- таки есть необходимость держать воду в трубопроводе, когда станция будет отключена, то по заказу можно установить специальный клапан, который обеспечит сброс воздуха из вакуумной ёмкости станции и предотвратит сброс воды из трубопровода.
